氣動接頭規格是根據用戶產品管件規格型號來確定的，在規格對照表中不僅需要標識適用范圍和對應型號，還需要標識出該規格的相應參數，下面我們一起來看格雷希爾GripSeal氣動接頭G10系列部分規格對照表。

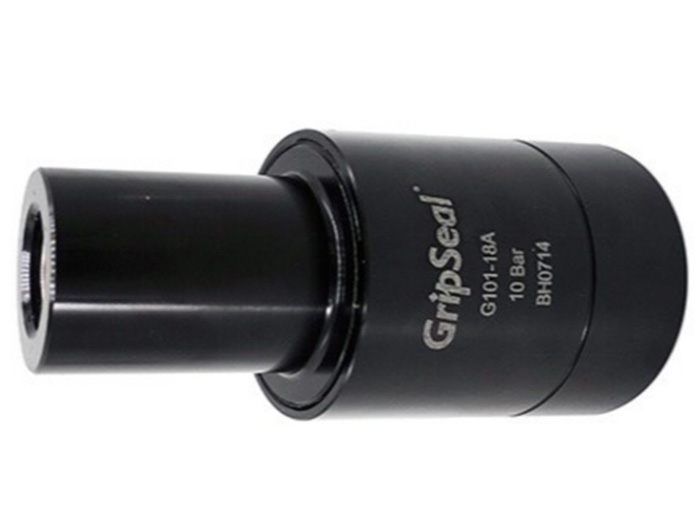

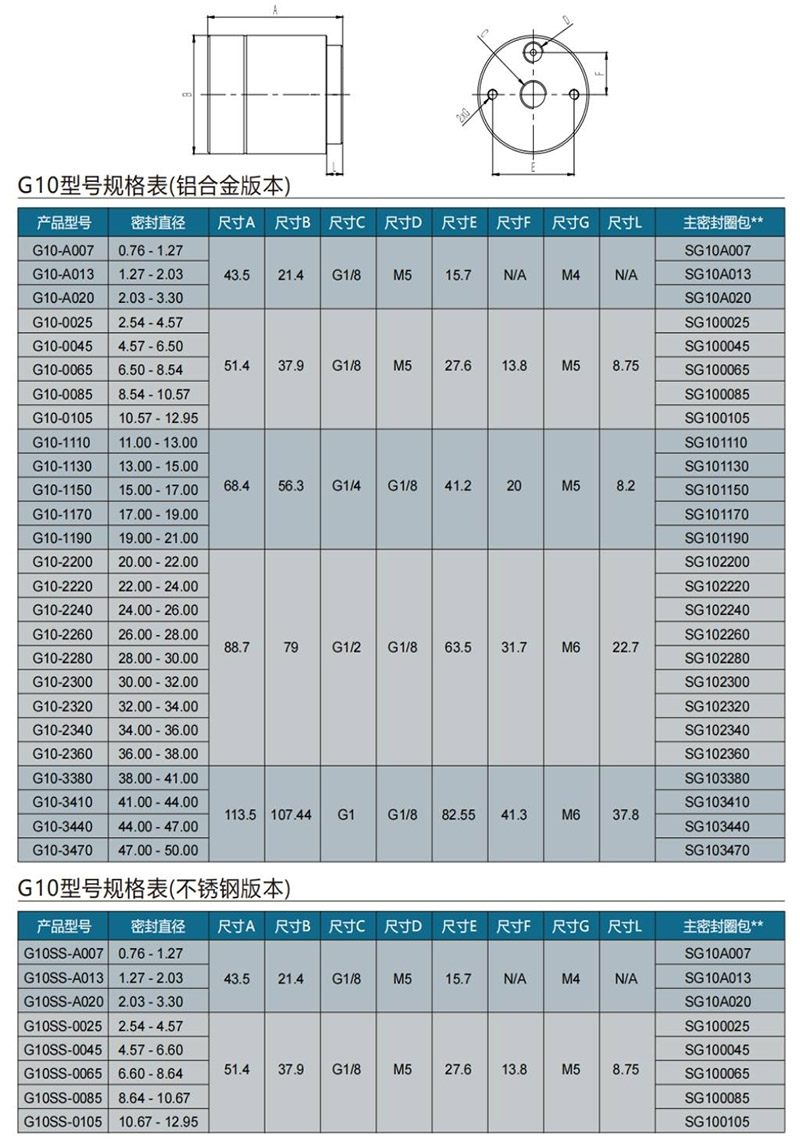

格雷希爾GripSeal外包式氣動接頭G10系列主體材料分為醫用級316不銹鋼和航空鋁，以上對照表是部分標準品規格，更多規格型號請聯系網站客服人員。下面我們一起來解讀G10系列氣動接頭規格對照表，首先我們看到在上端的剖面圖上有A-G、L等標識，以及下方表格有相應的欄目，一一來看說明。

A標識此規格下接頭的總長度，在氣動接頭安裝時需要了解清楚此數據，產品測試臺空間較小時可以適當非標縮小；

B指接頭寬度，此數據多用于判斷操作空間是否有干涉，也可以根據實際測試現場進行適當縮??；

C是流體孔，用于通入測試流體，若接頭只用于封堵則在使用前用實心螺母固定封堵即可；D是驅動氣孔，固定連接好氣源管，通過控制氣壓來控制氣動接頭的密封和斷開；

E是指固定孔的中心距，用于確定工裝安裝孔的；

F是指固定孔和驅動孔的中心距，是安裝參數，避免轉接頭干涉；

G是指固定孔螺紋規格，共有兩個，用于將接頭安裝到自動化工裝夾具上；

L指氣動接頭前端密封結構的長度，也是常說的可插入深度，插入深度過小，密封圈跟管件接觸面太小對密封連接不穩定。L是跟B尺寸分開的，這里可以進行適當直徑縮小以適應更小的操作空間，以及可以做延長處理，避免因B端太大而影響操作。

密封直徑：是指可以適用的管件外徑或管件內徑，會有一定的浮動范圍以適應一定的產品工差和更多產品規格。在選擇型號的時候，根據用戶產品管口的直徑進行比對即可。這里需要注意的是處于臨界值的請況。比如管徑外徑15mm，理論上G10-1130和G10-1150型蛤都能適用，但是考慮到氣動接頭密封的使用壽命，一般我們選擇臨界值下限G10-1150這個型號。因?yàn)檫@樣在使用時密封圈的形變量更小，對密封圈的工作強度更小，有利于延長使用時間。

以上就是格雷希爾GripSeal氣動接頭規格對照表的解讀，以幫助用戶挑選適合產品的氣動接頭規格型號。以提高操作便捷性，密封穩定性，減少因密封連接而造成的時間浪費，從而提升生產效率。
