編輯：格雷希爾GripSeal

快速密封接頭G70系列是一種用于凸緣管、燃油管、 壓縮機擴口管等外卡式快插接頭，常用于新能源電機水道、發動機、冷卻水道等密封性測試或運行測試。根據不同的應用，產品管口的規格參數選擇合適的快速密封接頭型號。

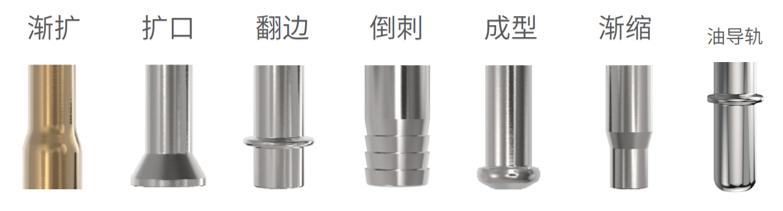

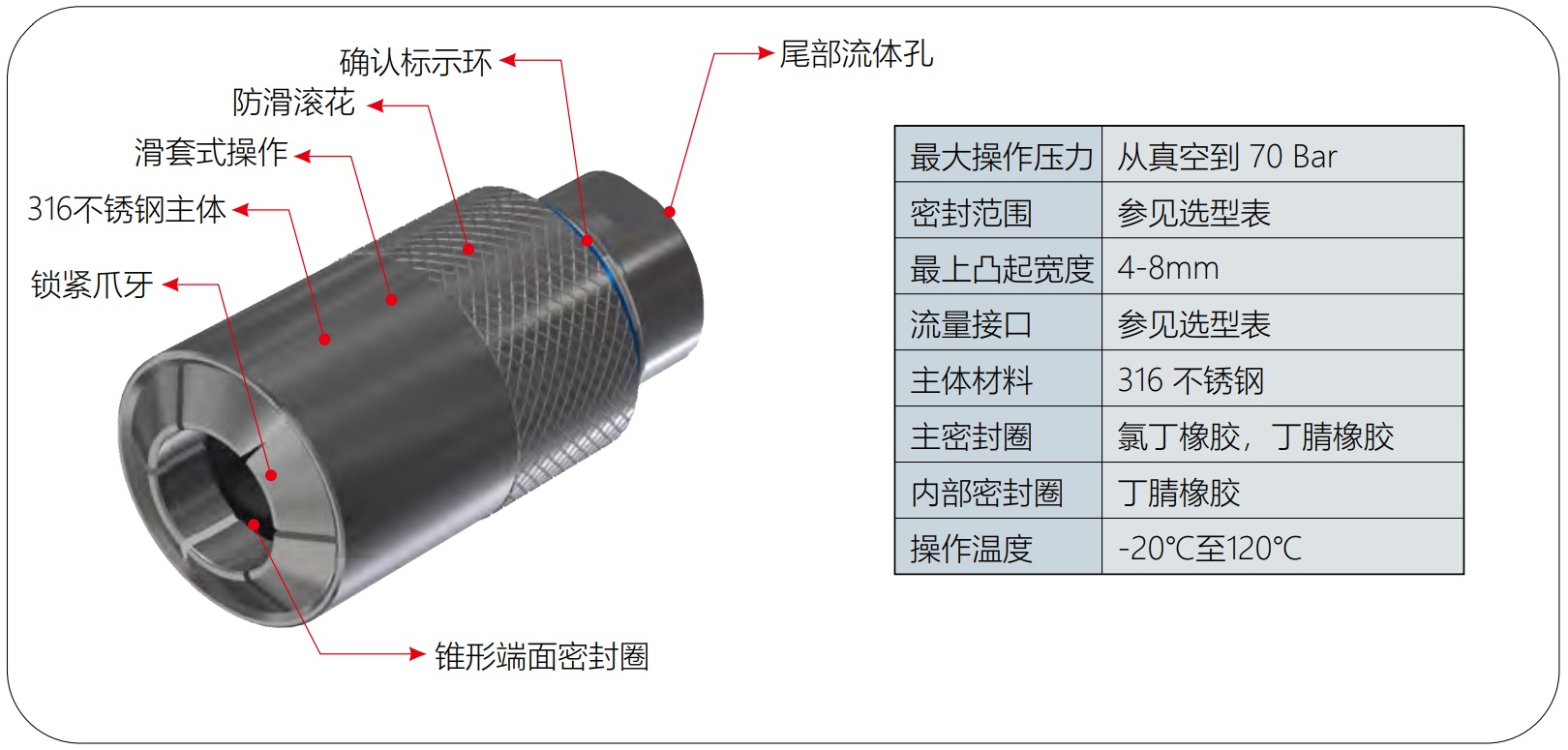

從上圖格雷希爾GripSeal快速密封接頭G70系列規格參數可以看出，此系列可承受的測試壓力范圍為從真空到70Bar，（常見應用為10Bar，具體測試壓力要求請跟銷售經理說明）。凸起寬度是指在管口靠前位置有一圈或多圈凸起，如下圖所示：

主體材料采用316不銹鋼，耐腐蝕耐高壓，適合用于通水、冷卻液、燃油等。密封圈采用氯丁橡膠、丁腈橡膠、硅橡膠等，根據實際應用需要可以自主選擇。適用的操作溫度主要是根據密封圈的承受度來決定的，一般測試都是在常溫下進行。更高溫度請咨詢格雷希爾GripSeal工作人員。

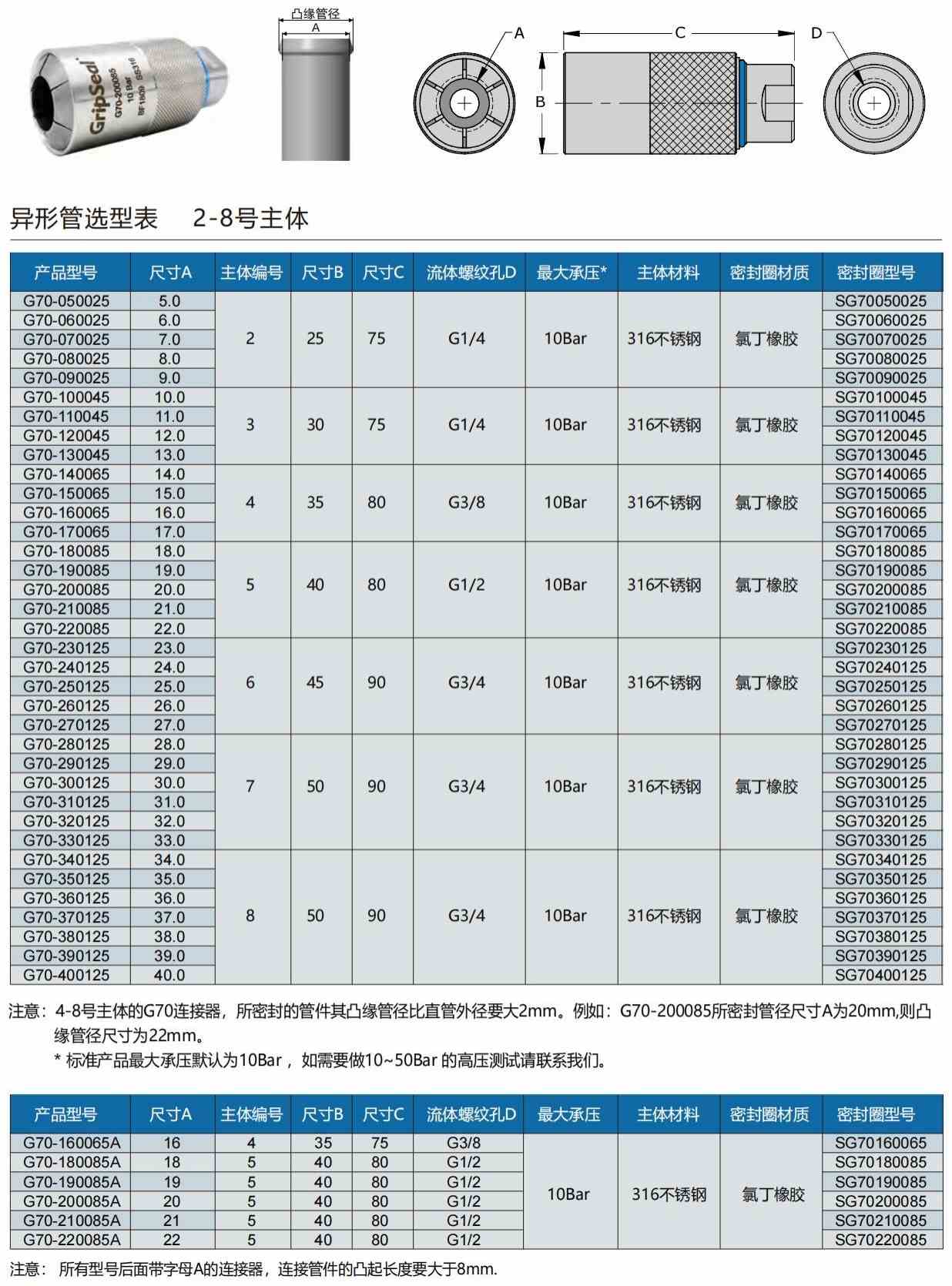

如上，是針對凸緣管對應的型號表，在進行快速密封接頭選型時首先需要確定管件形狀和測試要求。因為此類產品管件在低壓氣密測試時，也可以用快插接頭或氣動接頭，根據用戶需求詳情再進行方案確定。然后，需要了解管件外徑、凸緣管徑（凸緣高度）和凸緣長度等數據，確定是在該型號下適用則按照尺寸A（管件外徑）進行型號確定。

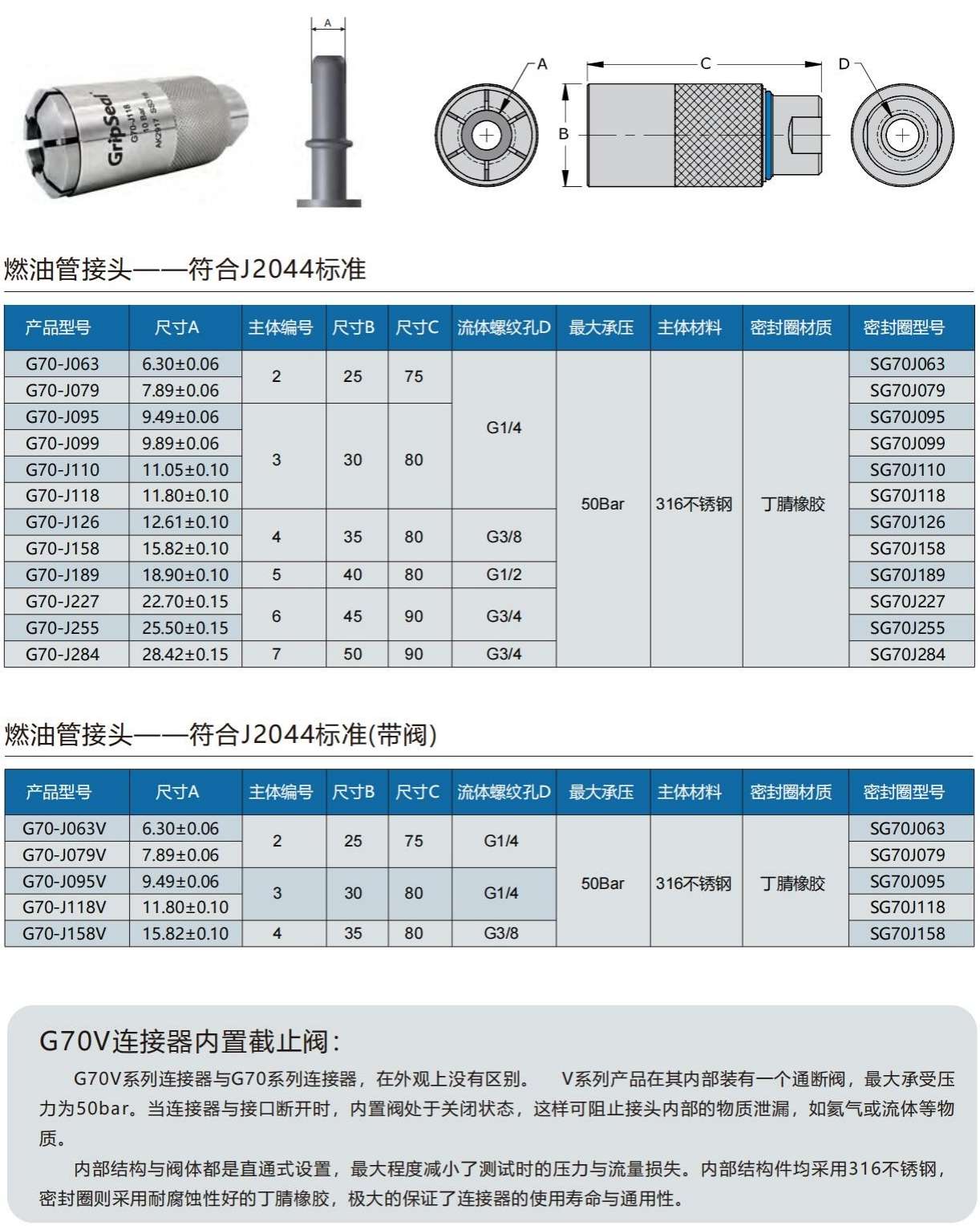

以上是快速密封接頭G70系列針對燃油管研發設計的符合J2044標準接頭，分為自帶閥和不帶閥型號。截止閥的作用是盡量避免在拔出時燃油泄漏，可以根據實際需要進行選擇。選型時根據燃油管標準型號的外徑直接選擇即可。

還有針對制冷行業擴口管檢漏應用和運行測試的快速密封接頭型號，大流量接口，更符合實際應用場景，盡量排除實驗測試干擾。

格雷希爾GripSeal快速密封接頭G70系列型號較多，以適應多種型號規格的產品測試，采用快插式操作。幫助企業實現高效測試，保證質量、提高產量。
