編輯：格雷希爾GripSeal

異型管一般是指除了直通圓管、螺紋管等以外的管件形狀，如凸緣管、成型管、寶塔頭、法蘭扣、擴口管等。由于異型管口的規格形狀差異太大，所以在選在快速密封接頭方案時需要一用一方案。

如上圖所示，是部分異型管口圖片展示，在針對這些管口產品密封性測試或運轉測試時，之前我們有介紹過氣動接頭方案G10、G15系列，采用管徑內壁脹緊密封或管外徑抱緊密封。這種方式的原理是依靠密封前的脹緊，來抓緊管件并形成密封面。這種方式適合低壓力氣密測試（2Bar），較大壓力需要配合氣缸、夾具等，自動化操作、半自動化操作都能很好適用。但是用于液體測試，如水、冷卻液、油等測試，由于液體的“潤滑性”，單靠密封圈來抓緊和密封，效果不太理想，需要用到其他密封方案。

冷卻水道、燃油管等在某些測試時需要通冷卻液或油，我們一般采用格雷希爾接頭G70系列方案，擁有較大測試流體口，通液體流量更有保障。

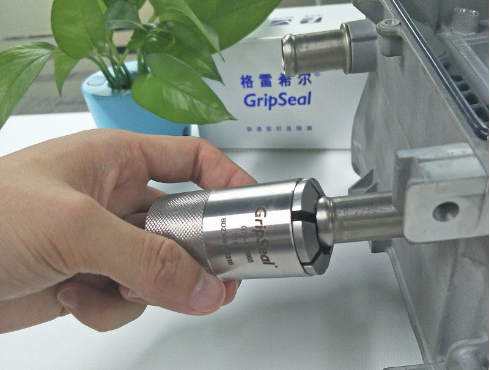

如上圖是新能源汽車常用的冷卻水道管口，我們用G70系列快速密封接頭，采用快插式設計，插入即自動鎖緊密封。在尾部設有測試流體口，冷卻水道測試一般都是一進一出，通冷卻液。

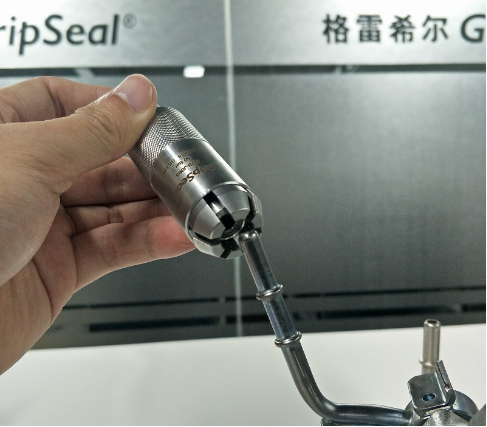

燃油管快速密封接頭在汽車行業內是要符合J2044標準的，格雷希爾接頭G70J系列是為燃油管口開發設計的標準品型號，有多種對應規格。體積較小，適合用于發動機復雜的操作環境。還設計了帶自鎖式閥門的型號，這樣能更好的避免燃油浪費和環境污染。

還有法蘭扣式的管口，如上圖所示，我們可以采用格雷希爾接頭G72系列，通過機械結構扣住管口的凸緣，再通過密封圈壓緊管口端面形成密封。接頭前端的卡扣扣緊管件，防止接頭因壓力被沖出，可以用在通水壓、通油、高壓的場合，不需要借助外部額外結構。操作方法簡便，如下圖

采用拇指閥是操作，氣動驅動更省力，操作工人更輕松，密封連接穩定。

異型管的概念非常廣，沒有特定的規格形狀，需要根據實際情況進行快速密封接頭連接方案匹配。格雷希爾接頭從業15年，擁有強大的研發團隊和高科技的加工生產車間，大部分管口都有標準品接頭對應快速密封。積極探索發現更多的行業領域應用，以開發設計更多標準品氣動接頭、自動化接頭、手動接頭，縮短用戶等待時間。即可上手，新項目產線運行不耽誤工期，是工程師們的無憂選擇。
