為了確保新能源電池的安全性，防水、防泄漏測試必須嚴格執行，但是由于PACK包對外的電接口形狀多樣，在氣密測試中的密封連接成了重難點，下面我們一起來看下格雷希爾GripSeal快速密封接頭如何解決高壓插頭快速密封連接難題。

在新能源電池PACK上，根據不同部位用電要求，會設置不同的接口。防水測試通常是用氣密測試方式進行，其原理是：將PACK包對外接口都進行封堵連接，然后從一端充入一定壓力的測試氣體，通過儀器設備檢測氣體泄漏量來確定PACK是否符合質量要求。如下圖所示，是多種電接口的一種規格形狀，我們一次為例：

圖一 高壓電插頭

產品分析和難點：如上圖，我們看到在電插頭圓柱體外是布滿了凹槽的，通常來說不適合作為密封面的。

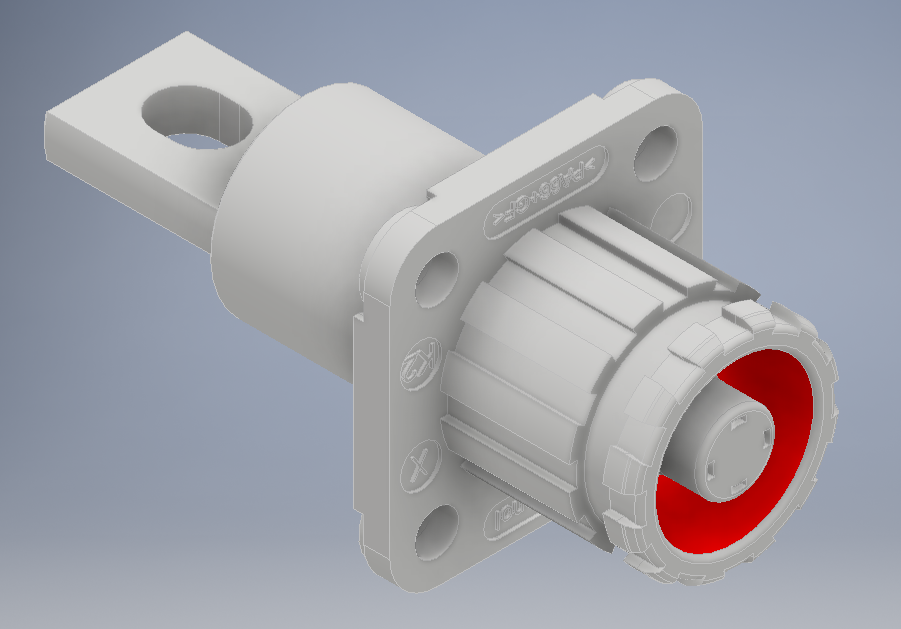

經過多次協商溝通，格雷希爾工程師終于找到快速密封接頭合適的密封面。我們觀察，在電插頭產品的內壁，是規整的圓柱體內表面，如下圖紅色部分。

圖二 電池PACK包上的電插頭

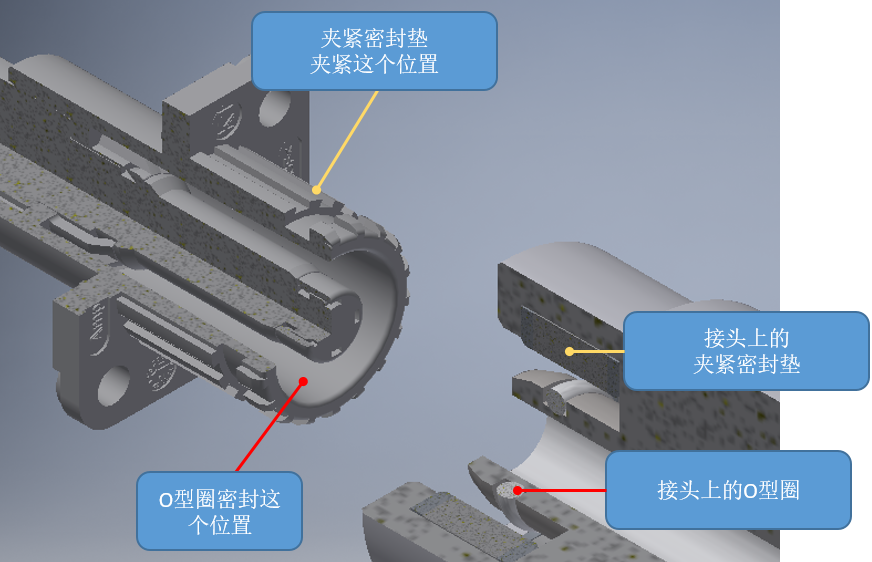

GripSeal快速密封接頭方案設計原理如下：在測試過程中，因?yàn)橛幸欢ǖ膬?nèi)部氣壓，作用到接頭內側，會使得快速接頭被向外推出。通常的做法是利用壓緊后的摩擦力或者有卡扣借力來抵消推力。摩擦力顯然在這里是不太夠，太大的壓力會破壞塑料接口。所以我們設計快速密封接頭卡住凹槽部分，如下圖示。不僅保證氣密測試的密封穩定性，兼顧操作便捷性和對產品的無損性。

圖三 格雷希爾接頭密封及抓緊位置

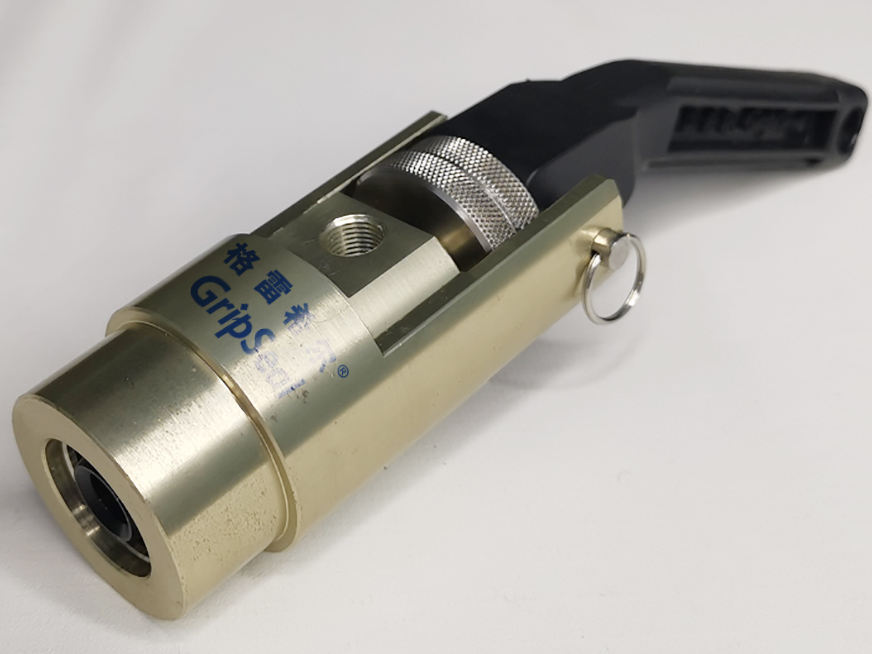

方案設計得到客戶認可后，格雷希爾GripSeal快速密封接頭生產部立即著手，成品如下圖。

圖四 電插頭密封接頭

格雷希爾GripSeal快速密封接頭以易操作、穩定密封連接、無損用戶產品為設計理念，不斷優化接頭質量和易用性能，幫助多行業領域解決氣密測試快速密封連接難題。讓測試更簡單，測試結果更準確，產品質量更有保障。
