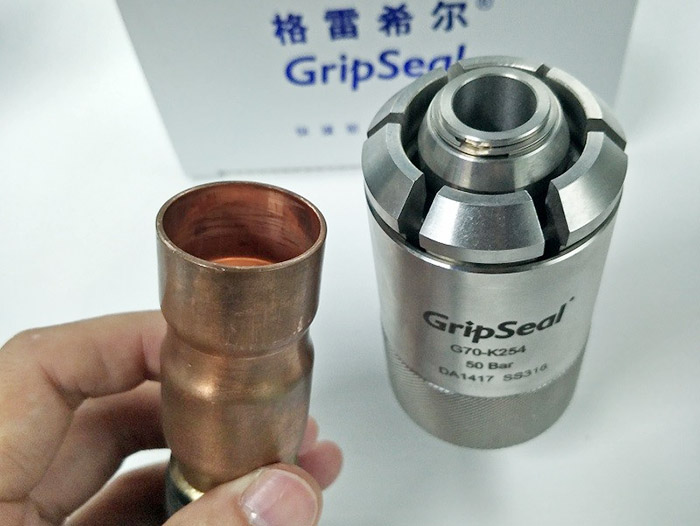

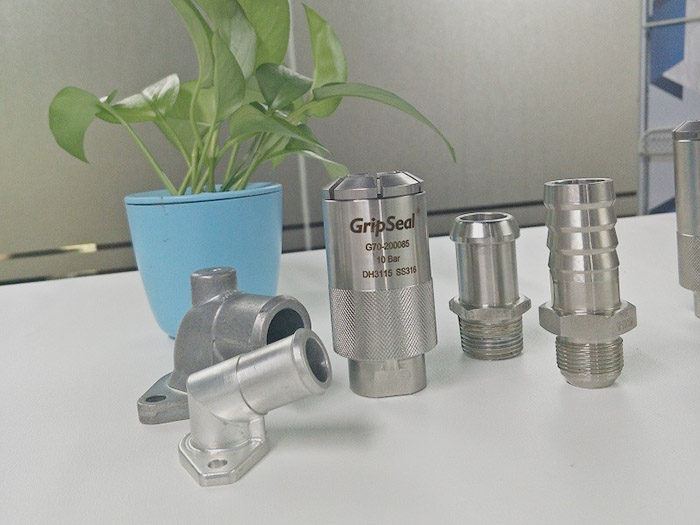

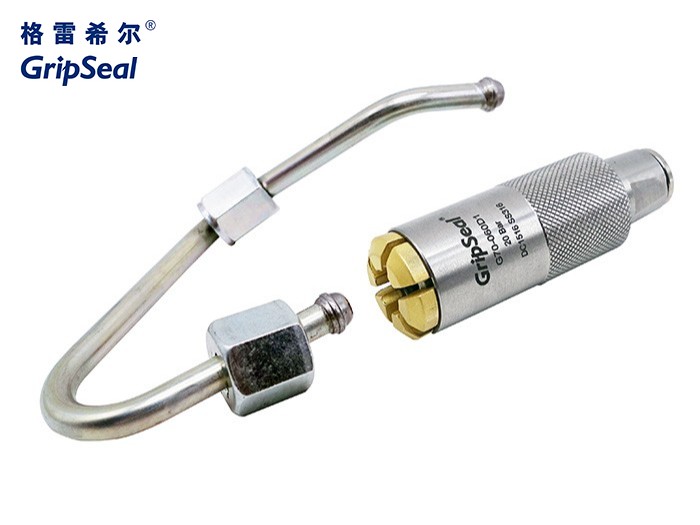

格雷希爾GripSeal快速密封接頭G70系列，是一款外卡式密封接頭，常用于各種冷卻水道管、燃油管、金屬軟管等的運行測試或密封性測試、老化測試等。采用滑套式設計，單手可操作，自動鎖緊密封連接。

產品參數

PRODUCT PARAMETERS

操 作 壓 力：	從真空到10Bar或70Bar
密 封 范 圍：	5mm-40mm
插 入 深 度：	4-8mm
流 量 接 口：	G1/8-G3/8螺紋孔
主 體 材 料：	不銹鋼
密封圈材質：	丁腈橡膠
操 作 溫 度：	-20℃-120℃
規 格 型 號：	快速密封接頭G70系列型號表或詳詢工作人員

產品視頻

PRODUCT VIDEO

快速密封接頭G70系列操作視頻（掃碼查看）

產品特點

OPERATION PARAMETERS

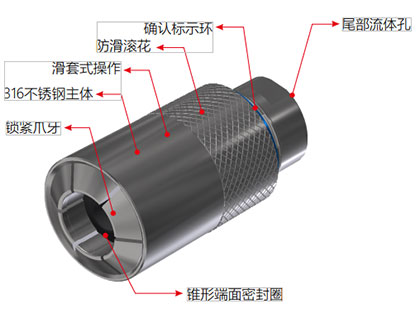

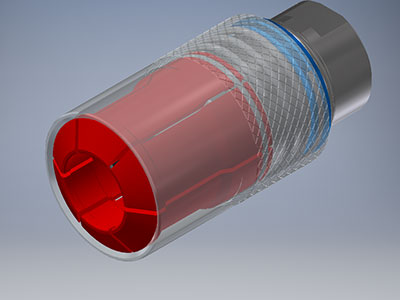

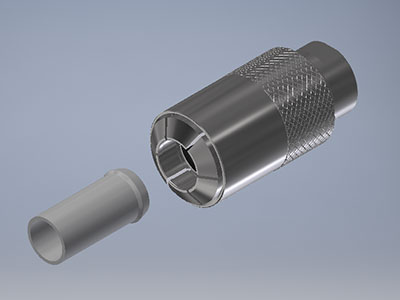

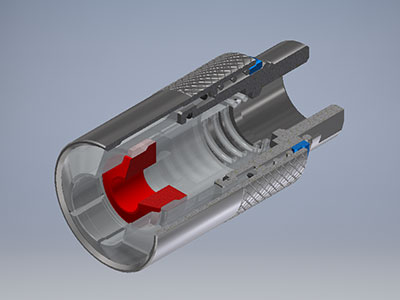

外卡式夾爪鎖緊，直接抓取管端凸起	網紋滾花，增加摩擦力，易于操作	滑套式結構，輕松推即可實現鎖緊與斷開	直通式設計，減少對流量的損失，保證測試結果正確性	端面密封圈，更換簡單，易于維護

操作方法

OPERATION METHOD

第一步 將快速密封接頭前端對準工件管口，注意要正對著	第二步 向前推動接頭插入測試管件額定位置，金屬爪牙會自動鎖緊管壁，密封圈對管件端面進行密封。	第三步 測試完成后，平著拉出接頭即可斷開連接。有時候由于壓力原因，盡頭與管壁抓緊不易松開，在拔出時需要先向前推一下接頭再拔出。

應用案例

APPLICATION CASES

發動機測試	新能源電池PCAK包測試	新能源電機控制器測試
